Jak podłączyć włącznik światła 3 kable? To pytanie często zadają sobie osoby planujące remont lub modernizację instalacji elektrycznej. Niezależnie od tego, czy jesteś doświadczonym majsterkowiczem, czy początkującym entuzjastą DIY, nasz kompleksowy przewodnik przeprowadzi Cię przez cały proces krok po kroku. Dowiesz się, jak bezpiecznie i prawidłowo zainstalować włącznik światła z trzema przewodami, unikając przy tym typowych błędów i potencjalnych zagrożeń.
Kluczowe wnioski:- Bezpieczeństwo jest priorytetem - zawsze wyłącz zasilanie przed rozpoczęciem pracy.
- Prawidłowa identyfikacja przewodów jest kluczowa dla poprawnego działania włącznika.
- Postępuj zgodnie z instrukcjami producenta i lokalnymi przepisami elektrycznymi.
- Używaj odpowiednich narzędzi i materiałów, aby zapewnić trwałe i bezpieczne połączenie.
- W razie wątpliwości zawsze konsultuj się z wykwalifikowanym elektrykiem.
Narzędzia do podłączenia włącznika światła 3 kable
Aby skutecznie podłączyć włącznik światła 3 kable, potrzebujesz odpowiednich narzędzi. Podstawowym elementem wyposażenia jest śrubokręt płaski i krzyżakowy. Upewnij się, że masz oba rodzaje, ponieważ różne modele włączników mogą wymagać różnych typów śrub.
Kolejnym niezbędnym narzędziem jest miernik napięcia lub multimetr. Te urządzenia pomogą Ci zidentyfikować przewody pod napięciem i upewnić się, że instalacja jest bezpieczna. Pamiętaj, że bezpieczeństwo jest najważniejsze podczas pracy z elektrycznością.
Nie zapomnij o szczypach do ściągania izolacji. To narzędzie pozwoli Ci precyzyjnie usunąć izolację z końcówek przewodów, co jest kluczowe dla prawidłowego połączenia. Warto też mieć pod ręką taśmę izolacyjną, która przyda się do zabezpieczenia połączeń.
Oprócz narzędzi, przygotuj również latarkę lub lampę czołową. Dobre oświetlenie jest kluczowe, zwłaszcza gdy pracujesz w ciasnych przestrzeniach lub przy słabym świetle. Dzięki temu będziesz mógł dokładnie zobaczyć wszystkie detale podczas montażu.
Ostatnim, ale nie mniej ważnym elementem, jest zestaw małych śrubek i nakrętek. Niektóre modele włączników mogą wymagać dodatkowego mocowania, więc warto być przygotowanym na różne scenariusze podczas instalacji.
Jak zidentyfikować 3 kable we włączniku światła?
Prawidłowa identyfikacja kabli jest kluczowym krokiem, gdy chcesz podłączyć włącznik światła 3 kable. Zazwyczaj mamy do czynienia z trzema przewodami: fazowym, neutralnym i uziemiającym. Przewód fazowy jest zwykle czarny lub brązowy, neutralny - niebieski, a uziemiający - żółto-zielony.
Jednak kolory mogą się różnić w zależności od kraju lub wieku instalacji. Dlatego zawsze warto użyć miernika napięcia, aby potwierdzić funkcję każdego przewodu. Pamiętaj, że przed rozpoczęciem pracy musisz wyłączyć zasilanie w głównej skrzynce bezpieczników.
Gdy już odetniesz zasilanie, odkręć stary włącznik. Zobaczysz trzy przewody: jeden wchodzący do puszki (zasilający), jeden wychodzący (do żarówki) i przewód uziemiający. Przewód zasilający będzie pod napięciem, gdy włączysz zasilanie - to właśnie on jest przewodem fazowym.
Przewód neutralny zwykle łączy się bezpośrednio z żarówką i nie przechodzi przez włącznik. Jeśli masz wątpliwości, który przewód jest który, oznacz je taśmą malarską i zapisz ich funkcje. To pomoże Ci uniknąć pomyłek podczas podłączania nowego włącznika.
Pamiętaj, że w niektórych starszych instalacjach może brakować przewodu uziemiającego. W takim przypadku skonsultuj się z elektrykiem, aby upewnić się, że Twoja instalacja jest bezpieczna i zgodna z obecnymi standardami.

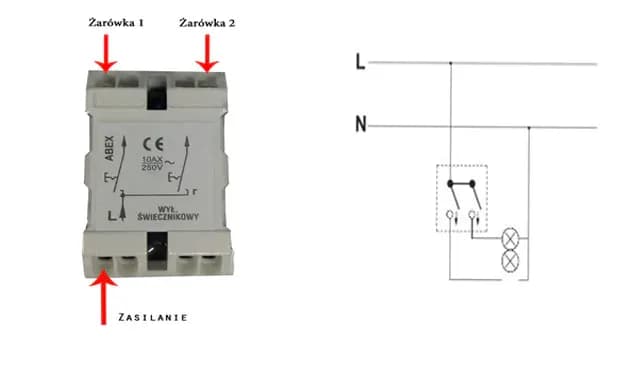

Krok po kroku: podłączanie włącznika światła 3 kable

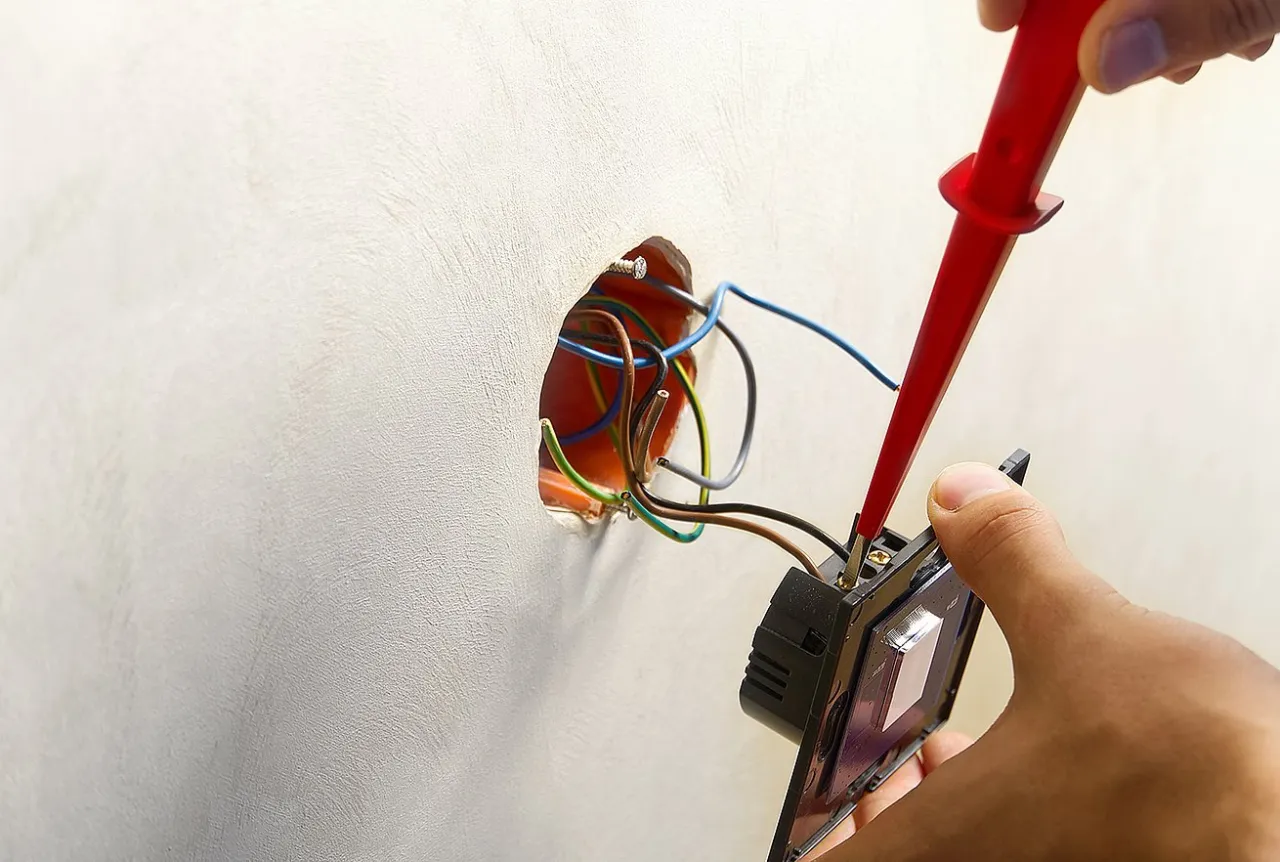

Teraz, gdy już zidentyfikowałeś przewody, czas podłączyć włącznik światła 3 kable. Zacznij od odkręcenia śrubek mocujących przewody w nowym włączniku. Następnie przygotuj końcówki przewodów, usuwając około 1 cm izolacji za pomocą szczypiec do ściągania izolacji.
Pierwszym przewodem, który podłączysz, będzie uziemienie. Zwykle jest to zielono-żółty przewód, który należy podłączyć do zacisku oznaczonego symbolem uziemienia lub literą "E". Upewnij się, że połączenie jest solidne - od tego zależy Twoje bezpieczeństwo.
Kolejnym krokiem jest podłączenie przewodu fazowego. To ten, który wcześniej zidentyfikowałeś jako przewód pod napięciem. Podłącz go do zacisku oznaczonego literą "L" (od angielskiego "Live"). Dokręć śrubę mocno, ale uważaj, aby nie uszkodzić przewodu.
Ostatni przewód to ten, który prowadzi do żarówki. Podłącz go do zacisku oznaczonego zwykle strzałką lub literą "↑". Ten przewód będzie przewodził prąd do żarówki, gdy włącznik będzie w pozycji "włączony".
Po podłączeniu wszystkich przewodów, sprawdź jeszcze raz, czy są dobrze zamocowane. Delikatnie pociągnij za każdy z nich - nie powinny się ruszać. Teraz możesz zamknąć obudowę włącznika i przymocować go do puszki w ścianie.
- Upewnij się, że przewody nie są naprężone i mają wystarczająco dużo miejsca w puszce.
- Jeśli włącznik ma metalową płytkę czołową, pamiętaj o podłączeniu jej do uziemienia.
- Sprawdź, czy włącznik jest zamontowany prosto i stabilnie.
Bezpieczeństwo przy podłączaniu włącznika 3 kable
Bezpieczeństwo jest kluczowe, gdy podłączasz włącznik światła 3 kable. Zawsze zaczynaj od wyłączenia zasilania w głównej skrzynce bezpieczników. Nie wystarczy wyłączyć światła - musisz mieć pewność, że w przewodach nie płynie prąd.
Używaj narzędzi z izolowanymi rączkami. Śrubokręty, szczypce i inne narzędzia z gumowymi lub plastikowymi uchwytami zapewnią dodatkową ochronę przed porażeniem prądem. Nawet jeśli myślisz, że prąd jest wyłączony, lepiej dmuchać na zimne.
Pracuj na suchym podłożu. Wilgoć i elektryczność to niebezpieczne połączenie. Upewnij się, że Twoje ręce są suche, a podłoga nie jest mokra. Jeśli to możliwe, stań na gumowej macie lub suchej drewnianej desce.
Nie pracuj sam. Zawsze dobrze jest mieć kogoś w pobliżu, kto może pomóc w razie wypadku. Ponadto, druga para oczu może pomóc w uniknięciu błędów podczas montażu.
Jeśli masz jakiekolwiek wątpliwości, nie ryzykuj. Elektryk z odpowiednimi kwalifikacjami i doświadczeniem będzie w stanie bezpiecznie wykonać tę pracę. Pamiętaj, że Twoje bezpieczeństwo jest ważniejsze niż oszczędność kilku złotych.
Najczęstsze błędy przy montażu włącznika 3 kable
Jednym z najczęstszych błędów przy próbie podłączenia włącznika światła 3 kable jest nieprawidłowa identyfikacja przewodów. Pamiętaj, że kolory przewodów mogą się różnić w zależności od kraju i wieku instalacji. Zawsze używaj miernika napięcia do potwierdzenia funkcji każdego przewodu.
Innym częstym błędem jest zbyt mocne dokręcanie śrub mocujących przewody. Może to prowadzić do uszkodzenia przewodów lub złączy. Dokręcaj śruby pewnie, ale nie używaj nadmiernej siły. Przewód powinien być solidnie zamocowany, ale nie zgnieciony.
Wielu majsterkowiczów zapomina o odpowiednim zaizolowaniu połączeń. Nawet jeśli przewody są dobrze podłączone, nieosłonięte części mogą stwarzać zagrożenie. Zawsze używaj taśmy izolacyjnej lub specjalnych złączek do zabezpieczenia połączeń.
Błędem jest także ignorowanie przewodu uziemiającego. Niektórzy myślą, że nie jest on niezbędny, ale to właśnie on zapewnia dodatkowe zabezpieczenie przed porażeniem prądem. Zawsze podłączaj przewód uziemiający, jeśli Twoja instalacja go posiada.
Ostatnim, ale nie mniej ważnym błędem, jest próba wykonania pracy bez odpowiedniej wiedzy i narzędzi. Jeśli nie czujesz się pewnie, lepiej skorzystać z usług profesjonalisty. Bezpieczeństwo Twoje i Twojej rodziny jest najważniejsze.
- Nie lekceważ znaczenia prawidłowego uziemienia - to kluczowy element bezpieczeństwa instalacji elektrycznej.
- Unikaj prowizorycznych rozwiązań - tymczasowe naprawy często stają się stałymi i mogą być niebezpieczne.
- Nie próbuj modyfikować włącznika lub przewodów, jeśli nie pasują - to może prowadzić do poważnych problemów.
Testowanie podłączonego włącznika światła 3 kable
Po tym, jak udało Ci się podłączyć włącznik światła 3 kable, nadszedł czas na jego przetestowanie. Zanim włączysz zasilanie, upewnij się, że wszystkie połączenia są bezpieczne, a włącznik jest prawidłowo zamontowany w puszce. Sprawdź, czy żadne przewody nie wystają i czy nie ma luźnych elementów.
Teraz możesz włączyć zasilanie w głównej skrzynce bezpieczników. Wróć do pomieszczenia z nowym włącznikiem i przetestuj jego działanie. Włącz i wyłącz światło kilka razy, aby upewnić się, że działa prawidłowo. Zwróć uwagę na wszelkie nietypowe dźwięki lub zapachy - mogą one wskazywać na problem.
Jeśli światło nie działa, nie panikuj. Wyłącz zasilanie i sprawdź wszystkie połączenia jeszcze raz. Często problem tkwi w luźnym przewodzie lub nieprawidłowo podłączonym kablu. Jeśli nie możesz znaleźć przyczyny, nie wahaj się skonsultować z elektrykiem.
Pamiętaj, że nowy włącznik może się nieco nagrzewać podczas pracy, ale nie powinien być gorący. Jeśli zauważysz, że włącznik staje się bardzo ciepły lub gorący, natychmiast wyłącz zasilanie i skonsultuj się ze specjalistą. Może to wskazywać na problem z instalacją lub wadliwy włącznik.
Na koniec, obserwuj działanie włącznika przez kilka dni. Jeśli zauważysz jakiekolwiek nieprawidłowości, takie jak migotanie światła lub trudności w przełączaniu, rozważ ponowne sprawdzenie instalacji lub wymianę włącznika. Bezpieczeństwo i niezawodność Twojej instalacji elektrycznej są najważniejsze.
Podsumowanie
Wiedza o tym, jak podłączyć włącznik światła 3 kable, jest niezwykle przydatna dla każdego majsterkowicza. Proces ten wymaga odpowiednich narzędzi, starannej identyfikacji przewodów oraz przestrzegania zasad bezpieczeństwa. Kluczowe jest wyłączenie zasilania przed rozpoczęciem pracy i dokładne sprawdzenie połączeń.
Prawidłowe podłączenie włącznika światła 3 kable to nie tylko kwestia funkcjonalności, ale przede wszystkim bezpieczeństwa. Należy unikać typowych błędów, takich jak nieprawidłowa identyfikacja przewodów czy zaniedbanie uziemienia. Po zakończeniu montażu ważne jest staranne przetestowanie włącznika i obserwacja jego działania przez kilka dni.
